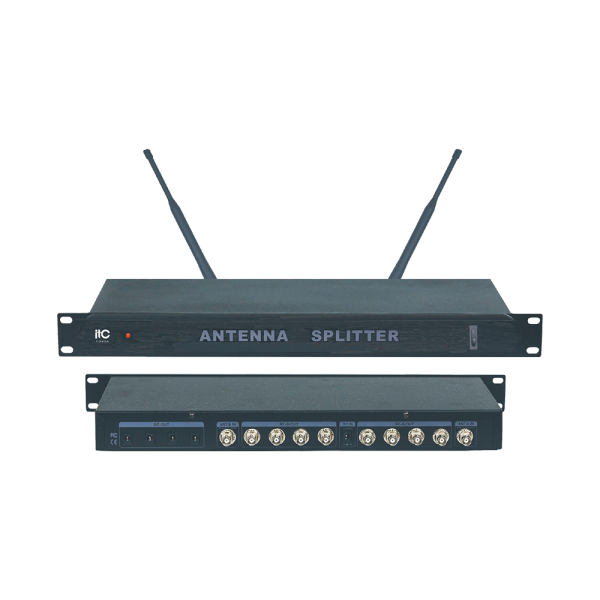

Антенный разветвитель T-522A
Категория:
Периферийное устройство
-
Диапазон частот 470-960МГц
-
Усиление ввода-вывода +1,0 дБ (центр полосы)
-
Сопротивление ввода-вывода 50 Ом
-
Усиление выходного сигнала LINK Около 5 дБм (меняется в каждом диапазоне частот)
-
Ослабление выходного сигнала RF Около -3 дБм (меняется в каждом диапазоне частот)
- Обеспечить многоканальную систему с 4 приемниками автоматического выбора сигнала серии T-521UH, совместно использующими пару антенн и блок питания.
- Упростить проект сборки антенны, улучшить дальность приема и эффективность.
- Два сигнала антенны принимаются антенным входом разветвителя.
- Два каскадных сигнала выводятся на антенный вход следующего разветвителя.
- Система состоит из широкополосной логопериодической дипольной антенной решетки с двойной поляризацией или всенаправленной штыревой антенны, а усилитель и разветвитель имеют функцию приема и усиления сигнала, а затем вывода и распределения.
- Беспроводные приемники, охватывающие все частоты 470-960M в сегменте UHF.
| Model | T-522A |
| Frequency band | 470-960MHz |
| I/O gain | +1.0dB (band center) |
| I/O impedance | 50Ω |
| LINK output gain | About 5 dBm, it varies in each frequency band |
| RF output attenuation | About -3dBm, it varies in each frequency band |
| 1 splitter | 4 receivers supporting 2 antennas |
| 2 splitters | 8 receivers supporting 2 antennas |
| 5 splitters | 20 receivers supporting 2 antennas |
| Bandwidth | 320MHz |
| Power supply | 12V DC 3000mA |
| Distributed power output | 12V DC, total load of 4 receivers can not exceed 3A |
| Antenna BNC input interface | BNC 5V DC 100mA |
| Net weight | 1.82kg |
| Gross weight | 3.03kg (including adapter×1, coaxial cable×10, power distribution line×4) |
| Product size | 420×44×180.8mm (W×H×D) (with panel size) |
| Inner package size | 516×77×407mm (W×H×D) |
| Outer package size | 530×420×430mm (W×H×D) (5 units in 1 outer package) |
Технические характеристики
Несколько слов для описания выбора решения
-
Обеспечить автоматический выбор канала для серии 4 T-521UH
+Поделитесь парой антенн и источником питания
-
Упростить проект сборки антенны
+Улучшить дальность приема и эффективность
-
Состав системы
+- Широкополосная логопериодическая дипольная антенная решетка / антенна с двойной поляризацией / всенаправленная штыревая антенна, усилитель и разветвитель
- Принимает и усиливает сигнал для вывода и распределения
