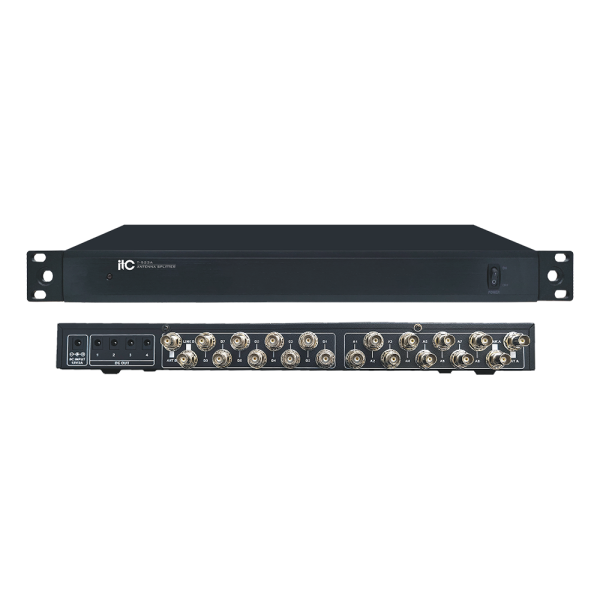

Divisor de antena T-523A
Categoría:
Dispositivos periféricos
-
Rango de frecuencia 470-960 MHz
-
Impedancia de E/S 50Ω
-
Ganancia de salida del ENLACE Aproximadamente 5 dBm (varía en cada banda de frecuencia)
-
Atenuación de salida de RF Aproximadamente +/-7dBm (varía en cada banda de frecuencia)
- La entrada de antena del divisor recibe dos señales de antena.
- Las dos señales en cascada se emiten a la entrada de antena del siguiente divisor.
- El sistema se compone de una antena dipolo de banda ancha con periodo logarítmico, una antena de doble polarización o una antena de látigo omnidireccional, un amplificador y un divisor que capta y amplifica la señal, y la emite y distribuye.
- Un receptor inalámbrico que cubre todas las frecuencias de 470 a 960 MHz en la banda UHF.
| Frequency range | Working frequency: all frequencies within 470-960M |
| Antenna BNC input port | BNC 5V DC 100mA |
| Power input | 12V DC 3000mA |
| Distribution power output | 12V DC, the load of 4 receivers cannot exceed 3A |
| Output/input impedance | 50 Ω |
| LINK output gain | About 5dBm, differ in each different frequency band |
| RF output attenuation | About +/-7dBm, differ in each different frequency band |
| 1 splitter | Support 8 receivers with 2 antennas, 4 receivers with 4 antennas |
| 2 splitters | Support 16 receivers with 2 antennas, 4 receivers with 4 antennas |
| Product size | 420×44×180.8mm (with panel)(W×H×D) |
| Inner package size | 516×77×407mm(W×H×D) |
| Outer package size | 530×420×430mm (5 units) (W×H×D) |
| Net weight | 1.94kg |
| Gross weight | 3.5kg (including 1 adapter, 18 coaxial cables, 4 power distribution cables) |
Especificación técnica
Algunas palabras para la descripción de las selecciones de soluciones
-
Admite 8 receptores con 2 antenas o 4 receptores con 4 antenas
+ -
Composición del sistema
+- Antena de matriz dipolar log-periódica de banda ancha / antena de doble polarización / antena de látigo omnidireccional, amplificador y divisor.
- Recoge y amplifica la señal para su salida y distribución.
